Heim Photovoltaik-Energiespeichersysteme
Home Photovoltaik-Energiespeichersysteme

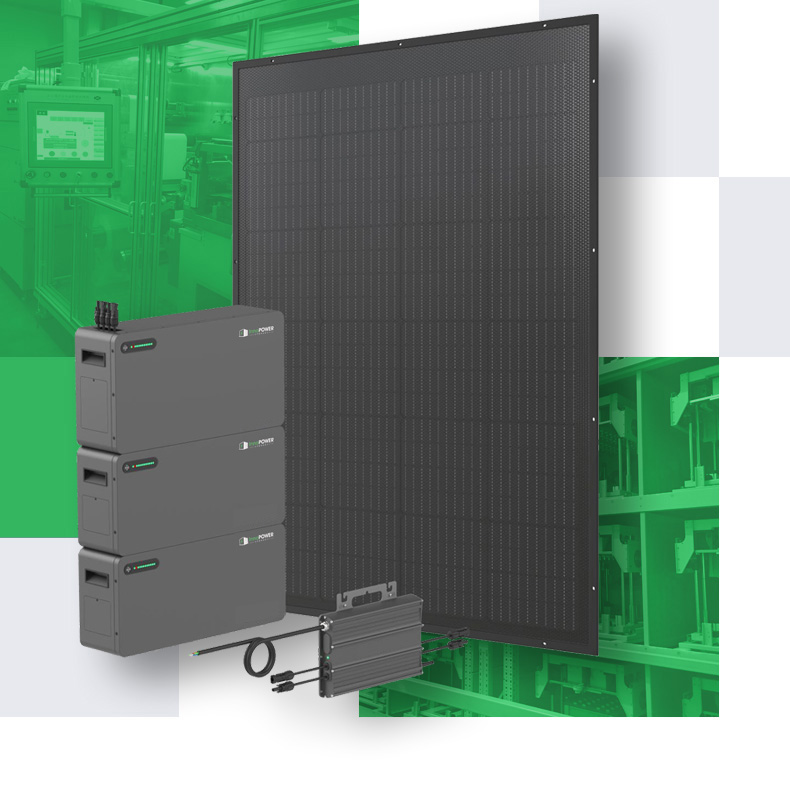

Das Produkt umfasst einen Mikro-Wechselrichter und einen optionalen Akku. Es kann durch Anschluss von Photovoltaikmodulen verwendet werden. Es ist eine ideale Lösung für die netzgekoppelte Photovoltaik-Energiespeicherung im Haushalt. Dank des Mikro-Steuerungssystems können Benutzer verschiedene Betriebsmodi einstellen, um maximale Energieeinsparung zu gewährleisten.
Was Sie erreichen können:
- Mehr Solarstrom selbst verbrauchen statt einspeisen
- Stromkosten im Haushalt spürbar senken
- Gespeicherte Energie auch abends und nachts nutzen
- Mehr Unabhängigkeit von steigenden Strompreisen
PV Panel
- Flexibles Solarpanel bis 150 W
- Einfache Installation

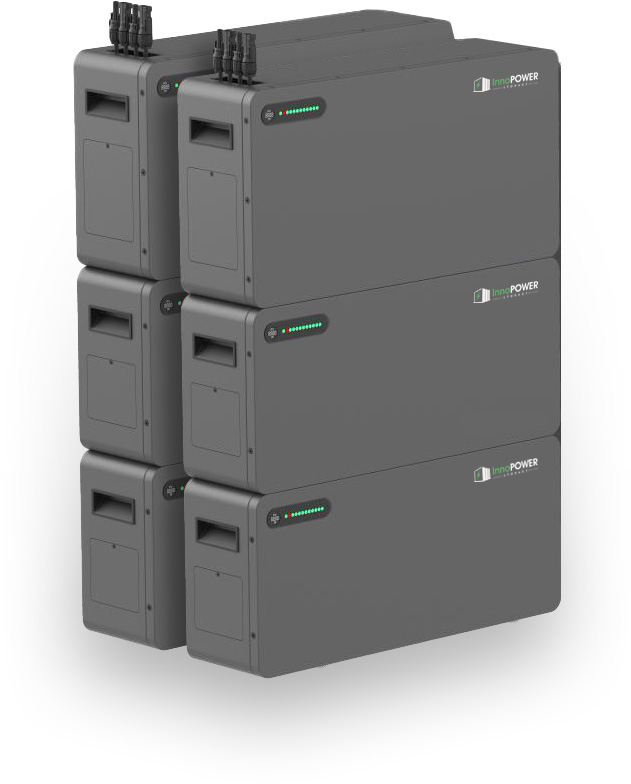

Akkupack
- Zwei unabhängige MPPT-Eingangskanäle, Leistung bis zu 1500 W (zwei Kanäle)
- Wirkungsgrad bis zu 98 %
- Erweiterbarer, stapelbarer Energiespeicher, 4 Gruppen bis zu 7,2 kWh
- Schutzart IP65 (wasserdicht)
Micro-inverter
- Weltweit führende DC/AC-Topologie
- Blindleistungsregelung
- Verschlüsselte WLAN-Kommunikation
- Integrierter Relais-Schutz
- Für den Außenbereich geeignet
- Überwachung und Verwaltung per App
Technische Eckdaten
| Solarmodul — Ulica Solar Black Jade-Flow UL-450M-96DDGN | |
|---|---|
| Modultyp | TOPCon N-Typ bifaziales monokristallines Glas-Glas-Modul |
| Nennleistung (Pmax) STC / NOCT | 450 W / 341 W |
| Modulwirkungsgrad STC | 22,52 % |
| MPP-Spannung Vmp STC / NOCT | 29,61 V / 27,24 V |
| MPP-Strom Imp STC / NOCT | 15,20 A / 12,52 A |
| Leerlaufspannung Voc STC / NOCT | 35,14 V / 31,98 V |
| Kurzschlussstrom Isc STC / NOCT | 16,10 A / 12,99 A |
| Betriebstemperatur | -40 °C bis +85 °C |
| Maximale Systemspannung | DC 1500 V (IEC) |
| Leistungstoleranz | 0 ~ +5 W |
| Temperaturkoeffizient Pmax / Voc / Isc | -0,29 % /°C / -0,25 % /°C / +0,046 % /°C |
| Nennbetriebstemperatur (NOCT) | 43 ± 2 °C |
| Zellentyp / Anzahl | N-Typ monokristallin, 96 Zellen (6×8×2) |
| Abmessungen | 1762 × 1134 × 30 mm |
| Gewicht | 24,0 kg |
| Glas | 2,0 mm + 2,0 mm, entspiegelt, hochtransparent, eisenarm, ESG |
| Anschlussdose / Steckverbinder | IP68, 3 Bypass-Dioden / MC4-kompatibel |
| Kabellänge | 4 mm² — Querformat: (+) 1200 mm / (–) 1200 mm |
| Produktgarantie | 15 Jahre |
| Lineare Leistungsgarantie | 30 Jahre · ≤ 0,4 % jährliche Degradation · 87,40 % im Jahr 30 |
| Rückseitenleistung (bifazial) | ≥ 80 % der Vorderseitenleistung; +5–30 % Pmax-Gewinn (z. B. 473–585 W) |
| Anti-PID | Bestanden: 85 °C / 85 % rel. Feuchte für 192 Stunden |
| Mechanische Belastbarkeit | 2400 Pa Windlast, 5400 Pa Schneelast |
| Zertifizierungen | IEC 61215, IEC 61730, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, CE, TÜV, CEC Listed, Bloomberg Tier 1 |
| Akkupack — BH-BPI-Serie | |
| Modelle | BH-BPI-1800A / 3600A / 5400A / 7200A |
| Konfiguration | 1 Hauptpaket + 0–3 Erweiterungspakete (stapelbar); bis zu 7,2 kWh |
| Nennkapazität je Paket | 1792 Wh · 40 Ah |
| Nennspannung (Min. / Nenn. / Max.) | 37,8 V / 44,8 V / 51,1 V (14S LiFePO₄: 2,7–3,65 V) |
| Nutzbare Energiemenge | 95 % |
| Ladestrom (Nenn. / Max.) | 30 A / 35 A |
| Entladestrom (Nenn. / Max.) | 30 A / 60 A |
| Zyklenlebensdauer | > 3000 Zyklen |
| MPPT-Eingangskanäle | 2 unabhängige Kanäle, bis zu 1500 W kombiniert |
| MPPT-Wirkungsgrad | bis zu 98 % |
| Ladetemperatur | 0 °C bis 50 °C |
| Entladetemperatur | -20 °C bis 60 °C |
| Lagertemperatur (Min. / Nenn. / Max.) | 10 °C / 25 °C / 45 °C |
| Langzeit-Lagerung SOC | 60 % |
| Schutzart | IP54 |
| Geräusch | < 50 dB |
| Betriebsluftfeuchtigkeit | 5–95 % |
| Maximale Betriebshöhe | < 2000 m |
| Kommunikation | RJ45 · verschlüsseltes WLAN |
| Ausgangsanschluss | XT90 × 1 Kanal |
| Aktivierung | Tastenaktivierung / PV-Ladeaktivierung |
| Zertifizierungsstandards | EN 55032:2015/A11:2020; IEC 62619:2022; UN3480; FCC Part 15B; IEC 62321 |
| Mikro-Wechselrichter — BDN800-S | |
| Nennmodulleistung | 800 W |
| DC-Eingang — MPPT-Spannungsbereich | 30–48 V (Spitzenleistung) / 25–60 V (Betrieb) |
| DC-Eingang — Startspannung | 25 V |
| DC-Eingang — Max. Spannung / Strom | 60 V / 13,0 × 2 A (Isc PV: 16,25 × 2 A) |
| AC-Ausgang — Nennleistung / Scheinleistung | 800 VA / 880 VA (max.) |
| AC-Ausgang — Spannung / Frequenz | 230 V (210–250 V AC) / 47,5–51,5 Hz |
| AC-Ausgang — Nennstrom | 3,4 A |
| Leistungsfaktor | > 0,99 (einstellbar 0,95 voreilend … 0,95 nacheilend) |
| Klirrfaktor (THD) | < 5 % |
| Max. Einheiten pro Strang | 8 |
| CEC-Spitzen- / gewichteter Wirkungsgrad | 95,20 % / 95,00 % |
| MPPT-Wirkungsgrad | 99,50 % |
| Nachtleistungsaufnahme | < 80 mW |
| Topologie | Isolierter DC-AC-Wechselrichter |
| Schutzfunktionen | DC-Verpolungsschutz, AC-Überstromschutz, AC-Überspannungsschutz, AC-Kurzschlussschutz, Thermoschutz, Netzüberwachung, Überspannungs-Lastabwurf |
| Überspannungskategorie | Typ II (DC), Typ II / OVK III (AC) |
| Umgebungstemperatur | -40 °C bis +65 °C (Leistungsreduzierung ab 80 °C Gehäusetemperatur) |
| Luftfeuchtigkeit / Betriebshöhe | 0–100 % / ≤ 2000 m |
| Geräusch / Kühlung | ≤ 25 dB / Naturkonvektion (lüfterlos) |
| Schutzart | IP67 (Outdoor-NEMA) |
| Abmessungen (B × H × T) / Gewicht | 307,5 × 236 × 40 mm · 4,2 kg |
| Kommunikation | Verschlüsseltes WLAN (Wechselrichter → ECU) |
| Steckverbinder | DC: MC4 · AC: AC3P II oder dreiadriges Kabel |
| Garantie | 10 Jahre (verlängerbar) |
| Netzkonformität | EN 62109-1/2; EN 61000-6-1/3; EN 50549-1; VDE-AR-N 4105; VDE0126-1-1; UNE 217002; UNE 206007-1; RD647; RD1699; RD413; CEI 0-21; UTEC15-712-1 |
